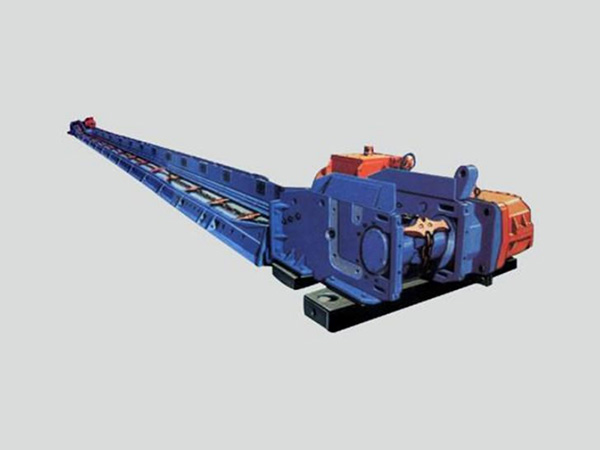

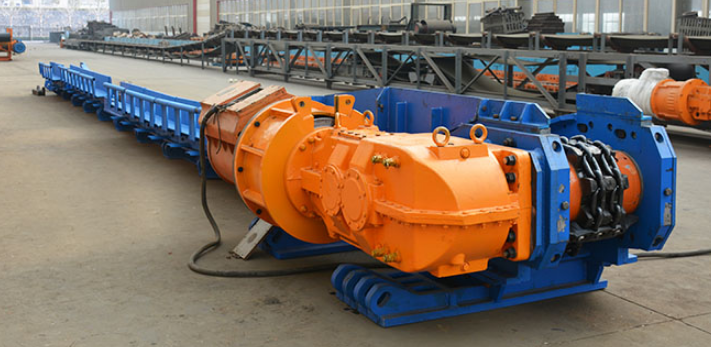

新疆煤矿井下用刮板输送机技术解析
针对新疆煤矿井下高寒、高湿、多粉尘及复杂地质条件，刮板输送机需具备高强度、耐腐蚀、防爆等特性。以下是其核心技术参数、结构特点及本地化应用方案：

设备型号与适用场景

1. 典型型号

   • 轻型：SGB620/40T（槽宽620mm，功率40kW），适用于薄煤层（采高0.8-1.2m）。

   • 中型：SGB764/132（槽宽764mm，功率132kW），适用于中厚煤层（采高1.5-2.5m）。

   • 重型：SGZ1000/1715（槽宽1000mm，功率1715kW），适用于综采工作面（采高＞3m）。

2. 适用场景

   • 薄煤层开采：如乌鲁木齐六道湾煤矿，采高1.0m，倾角≤25°。

   • 综采工作面：如哈密大南湖煤矿，采高3.5m，输送能力2000t/h。



核心结构组成

1. 输送槽体

   • 材质：槽帮采用NM360耐磨钢板（厚度20-30mm），底板堆焊碳化钨（厚度≥3mm）。

   • 结构：

     • 中板宽度620-1000mm，长度1500mm/节，法兰连接（螺栓扭矩≥400N·m）。

     • 槽体间搭接量≥50mm，防止漏煤。

2. 刮板链条

   • 链条类型：矿用高强度圆环链（Ø26-Ø34mm），破断负荷≥850kN。

     • 材质：23MnNiMoCr54，表面淬火硬度HRC45-50。

   • 刮板：锻造刮板（厚度12-20mm），间距500-1000mm，螺栓防松设计。

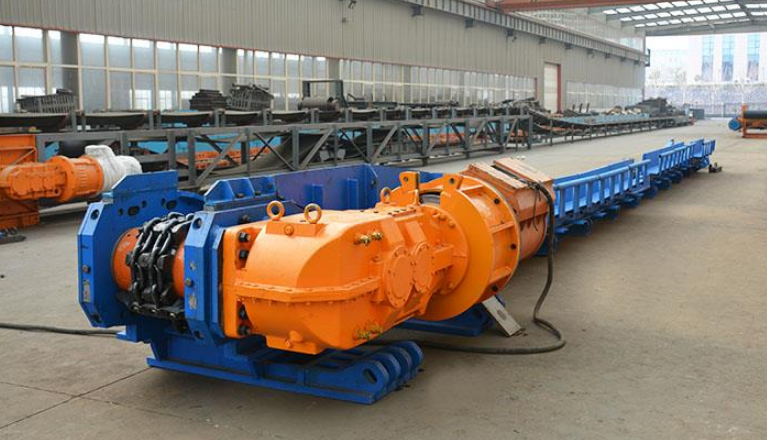

3. 驱动装置

   • 电机：防爆型（Ex d I Mb），功率40-1715kW，绝缘等级F（耐温155℃）。

   • 减速器：硬齿面齿轮（20CrMnTi渗碳淬火），传动效率≥96%。

   • 液力偶合器：充液量80-85%，过载保护系数1.2-1.5。

4. 张紧与保护系统

   • 张紧装置：液压自动张紧（行程≥500mm），适应链条热胀冷缩。

   • 保护功能：断链、过载、堆煤、温度实时监测，自动停机报警。



技术参数（以SGB764/132为例）

新疆煤矿工况适配设计

1. 耐低温强化

   • 材料选择：链条、刮板采用低温冲击韧性≥27J（-40℃）的合金钢。

   • 润滑优化：减速器换用L-CKD 220低温齿轮油，轴承使用二硫化钼润滑脂。

2. 防爆与

   • 电气系统：电机、电控柜符合Ex d I Mb防爆标准，接地电阻≤4Ω。

   • 保护功能：配备断链传感器、堆煤传感器、温度传感器，实时监控运行状态。

3. 耐磨与防腐

   • 槽体耐磨：中板堆焊碳化钨（厚度≥3mm），侧帮贴陶瓷耐磨片（150×150mm）。

   • 链条防腐：表面镀锌或涂覆环氧树脂，耐腐蚀寿命提升50%。


安装与调试

1. 安装步骤

   • 基础施工：巷道底板平整度≤5mm/m，预埋钢板厚度≥20mm。

   • 槽体铺设：从机头至机尾逐节安装，法兰连接螺栓扭矩≥400N·m。

   • 链条安装：预拉伸初始伸长量，张紧力为破断负荷的10-15%。

2. 调试要点

   • 空载试车：点动启动，检查链条与链轮啮合是否平稳，无异响。

   • 负载试车：逐步加载至额定负荷，监测电机电流（波动≤10%），轴承温度≤75℃。




维护与故障处理

1. 日常维护

   • 每日检查：链条张紧度、刮板螺栓紧固情况、润滑点油位。

   • 每周维护：清理槽体积煤，检查衬板磨损（厚度＜原50%需更换）。

2. 常见故障处理
   | 故障现象 | 原因分析 | 解决方案 |
   |-------------------|-------------------------|---------------------------|
   | 链条断裂 | 张紧不足或过载 | 重新张紧链条，调整负荷 |
   | 刮板卡阻 | 槽体变形或积煤过多 | 校正槽体，清理积煤 |
   | 电机过热 | 电压不稳或轴承损坏 | 检查电网电压，更换轴承 |
   | 液力偶合器漏液 | 密封圈老化或损坏 | 更换密封圈，重新充液 |
